LCD-Mod + LCD-Connector + LCD 4x20 Blau

  • LCD-Mod + LCD-Connector + LCD 4x20 Blau

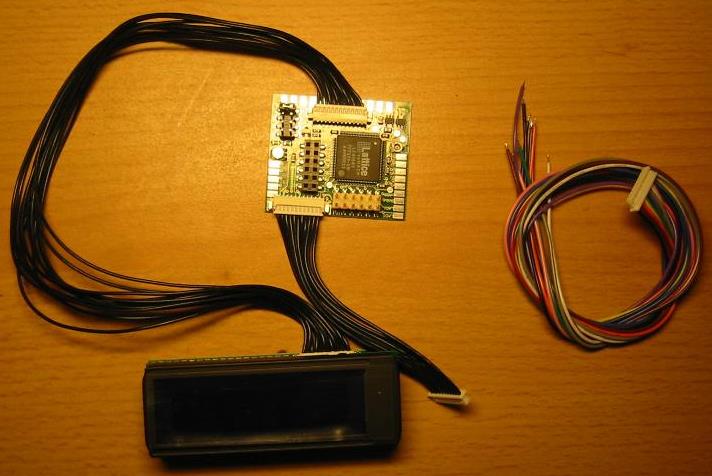

    LCD-Mod LCD-Connector LCD 4x20 Blau

    Der Einbau ist recht Simpel, vorausgesetzt man eine Stiftleiste auf dem LPC-Port

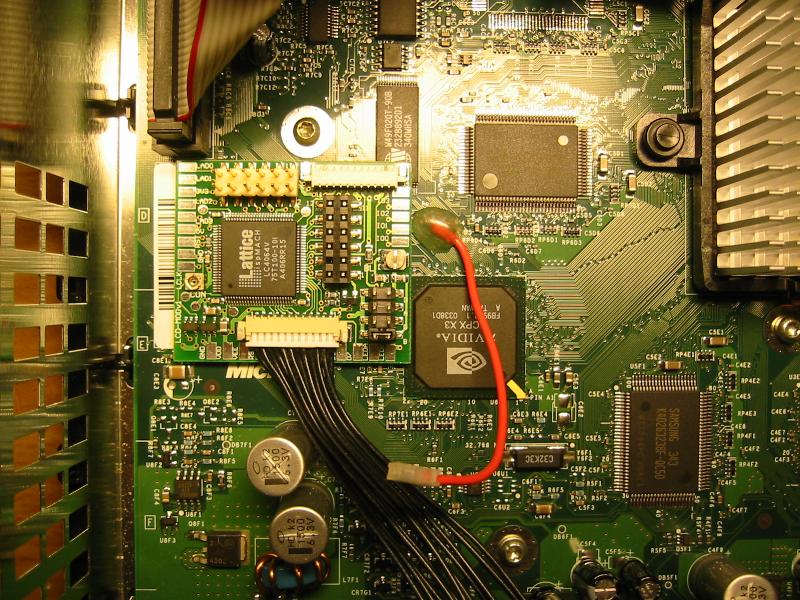

    Der LCD mod wird einfach auf die Stifsleite gesteckt, wie es im bild zusehen ist.

    Das Rote Kabel ist für D0

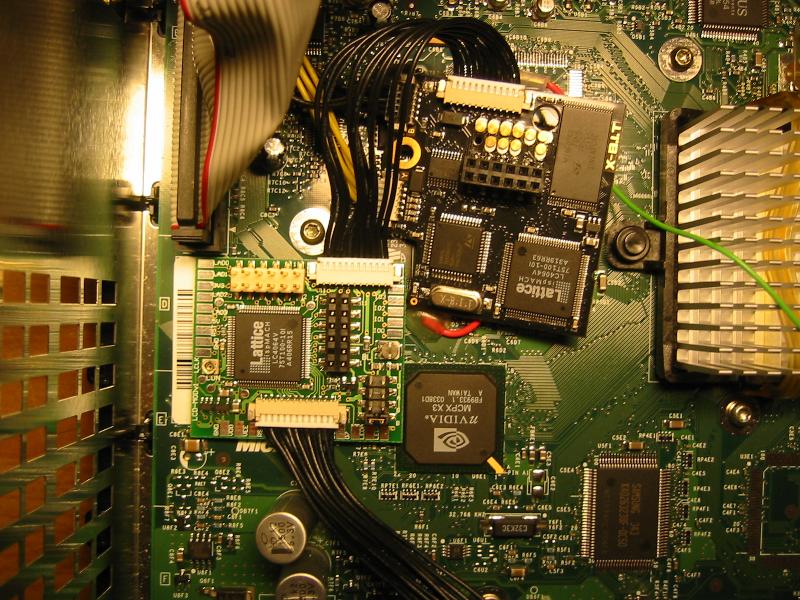

    Nun Wird der Mod-Chip an dem LPC-Mod angeschlossen,
    hier gibt es ver. Möglichkeiten.
    Stiftleiste (für alles Mods mit Buchse).
    LPC Bus (nur für den X-Bit)
    Lötkontakte.(Für alle Mods)

    Ich habe das mit einen X-Bit getestet,

    und es funktionierte alles ohne Probleme.

    Am LCD-Connector und LCD_Mod befinden sich Zwei
    Potis, eins für den Kontrast und eines für die
    Beleuchtung, bei mir brauchte ich nur die am
    LCD-Connectir verstellen.

    Fazit:

    Die Produkte sind gut durchdacht, und man hat wohl an fast alles gedacht,
    mich stört nur ein wenig das der LDC-Mod etwas wackelig auf dem LPC-Port sitz,
    wenn man Die Box nicht viel bewegt, sollte das kein Thema sein,
    nimmt man die Box aber öfters mit auf Reisen, sollte man den LCD-Mod
    mit Heißkleber Fixieren, vor allen wen man einen Mod-Chip an die Stiftleiste Angeschlossen hat.
