LPC Port XBOX 1.0 Problem

    Hallo,
    habe ein Problem mit einem 1.0er Board bzw dem LPC Port.
    Pin 1 und Pin 3 sind wohl defekt. habs probiert wiederherzustellen aber ohne erfolg.
    zwar hat Pin 1 die 1.6V aber nur ohne modchip oder ist das normal ?
    bei Pin 3 fehlen die 3.3V komplett. gibt es alternative Punke die ich abgreifen kann ?
    Freu mich über jede Hilfe

    Gruss

    RR

    Hi,
    habe den punkt abgegriffen und mit Pin 5 verbunden sonst fährt die box im normalmodus garnicht hoch. mein problem liegt glaube ich eher an pin 1 da ich zwar 1.6 V messe aber wenn der chip drauf ist liegt keine spannung mehr an.

    hab jetzt mal bei einem 1.2er board gemessen bei dem hatte ich mit aktivem chip dort 1.6V. Jetzt stellt sich nur die Frage warum die 1.6V "verschwinden" bzw wohin.

    Gruss
    RR

    Also ......*gg*

    hab jetzt alles was nicht mehr 100% aussah neu abgegriffen.

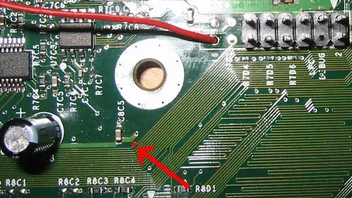

    an der punkt von dem bild für Pin 5 messe ich bei "normalbetrieb" 3,3 V
    mit chip aber nur 0,22 V und an P1 halt die 1,6V/0V was wie du sagtes an dem fehlen der 3,3V liegt.
    Jetz frage ich mich nur warum hat Pin 5 mit chip nur 0,22V ?
    erstmal danke für die infos die bisher kamen !

    Gruss
    RR

    mal ganz blöde gefragt,
    könnte das auch was mit dem d0 zu tun haben ?
    weil zwischen dem d0 anschluss auf dem chip und den d0 punkt auf dem MB hab ich einen potenziealunterschied von 5V. is der chip drauf ist d0 ja verbundenund an pin 1 und 5 fehlen ja die 3,3/1,6 V was zusammen ja 5 V ergibt. is d0 nicht verbunden aber der chip drauf liegten die 3,3V und 1,6 V noch an, also fliessen die 1,6 / 3,3 dann über d0 ab ? oh mann hätte ich in der schule nur besser aufgepasst ;) ......

    MFG

    RR

    hatte auch einige boards mit dem pin 5 prob da, ich meine da ist der mcpx "unheilbar" defekt, jedenfalls habe ich davon noch NIE ws gelesen das man die boards wieder flott machen kann.

    mcpx...oder wars ein anderes bauteil?

    -Daniel

    schade schade
    aber naja noch geb ich nicht auf vielleicht kommt mir ja noch n geistesblitz. wäre ja auch zu einfach wenns immer klappt. zumal n ausfallrate von ca 2% eigetnlich ganz ok ist. ist jetzt das 2te board wos nicht auf anhieb klappt. hab noch n 1.4er wo der komplette lpc im ar**h ist, da hab ich noch genug zum basteln.
    Möcht mich trotzdem bei euch bedanke für den guten support ist nicht selbstverständlich. Also macht weiter so ;)

    Greetz

    RR
